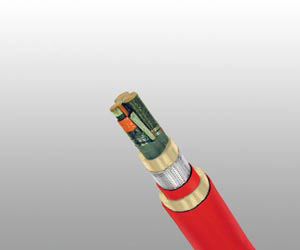

P30 RFOU-HCF / TFOU-HCF 6/10(12) kV
应用
- 该电缆具有防火，阻燃和低烟无卤的特性，适用于需在1100℃烃类火灾中工作的紧急控制，电力和照明系统。
标准
| IEC 60092-354 | IEC 60092-351 |
| IEC 60092-359 | IEC 60332-1 |
| IEC 60331-21 | IEC 60332-3-22 |
| IEC 60754-1,2 | IEC 61034-1,2 |
| NEK 606:2004 |
 |
 |

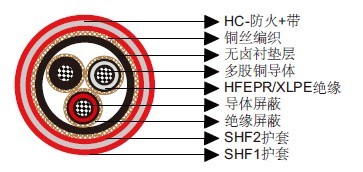

结构
导体：IEC 60228 class 2圆形多股镀锡退火铜导体。
导体屏蔽：半导电材料。
绝缘：无卤EPR。XLPE可选。
绝缘屏蔽：半导电材料和镀锡铜编织。
衬垫层：无卤化合物。
铠装：镀锡铜编织。
外护套1：无卤热固材料SHF2，红色。
HC-防火：挤压热塑防火材料。
带: 搭接玻璃纤维带。
外护套2：阻燃无卤热塑材料SHF1，红色。
可选结构
P31 RFOU-HCF / TFOU-HCF 8.7/15kV
P32 RFOU-HCF / TFOU-HCF 12/20(24) kV
P33 RFOU-HCF / TFOU-HCF 18/30(36) kV
电气性能
-
标称导体截面积 mm² 70 95 120 150 185 240 300 标称导体直径 mm 10.3 12.2 13.8 15.1 17.0 19.6 21.9 最大直流电阻@20℃ Ω/km 0.27 0.195 0.154 0.126 0.1 0.0762 0.0607 连续额定电流@45℃ 1芯 A 242 293 339 389 444 522 601 连续额定电流@45℃ 3芯 A 169 205 237 272 311 365 421 短路电流1s A 10020 13590 17170 21460 26470 34340 42930 工作电压 KV 6/10 6/10 6/10 6/10 6/10 6/10 6/10
环境温度校正因数
-
环境温度校正因数 35 40 45 50 55 60 65 70 75 80 额定系数 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47
机械和热性能
- 弯曲半径 : 25×OD (安装中); 12×OD (固定安装).
- 温度范围 : -20℃ ~ +90℃.
尺寸和重量
| 结构
芯数×截面积 (mm²) |
绝缘厚度 mm |
标称内衬外径 mm |
标称护套1外直径 mm |
标称外径 mm |
标称重量 kg/km |
| 1×70 | 3.4 | 23.5 | 30.0 | 62.0 | 5220 |
| 1×95 | 3.4 | 25.5 | 32.0 | 64.5 | 5900 |
| 1×120 | 3.4 | 27.5 | 34.0 | 66.5 | 6340 |
| 1×150 | 3.4 | 28.5 | 35.0 | 67.5 | 6670 |
| 1×185 | 3.4 | 30.5 | 36.5 | 69.0 | 7320 |
| 1×240 | 3.4 | 33.0 | 39.0 | 72.0 | 8250 |
| 1×300 | 3.4 | 35.0 | 41.5 | 74.5 | 9280 |
| 3×50 | 3.4 | 47.0 | 55.0 | 89.0 | 10970 |
| 3×95 | 3.4 | 54.0 | 62.5 | 97.0 | 14230 |
| 3×150 | 3.4 | 60.0 | 70.5 | 106.0 | 17400 |
